Quels sont les types courants de raccords électrosoudables ?

Dans la construction de pipelines urbains modernes, raccord électrosoudable Les tuyaux sont devenus la solution préférée pour connecter des tuyaux en PEHD en raison de leurs avantages significatifs, tels qu'une connexion fiable, une construction simple et un impact environnemental minimal.

I. Principaux avantages des raccords électrosoudables

Les raccords électrosoudables sont des connecteurs qui utilisent un fil chauffant interne pour fusionner la paroi intérieure du raccord avec la paroi extérieure du tuyau, créant ainsi une seule unité. Par rapport à la fusion bout à bout traditionnelle, ils fonctionnent particulièrement bien dans les espaces confinés, les réparations d'urgence et les réseaux de gazoducs soumis à des exigences de sécurité élevées.

II. Explication détaillée des types de raccords électrosoudables courants

Sur la base de la structure technique et des exigences de connexion, les raccords électrosoudables sont principalement divisés dans les catégories suivantes :

1. Manchon d'électrofusion (connecteur droit d'électrofusion)

Il s’agit du raccord électrosoudable le plus utilisé. Il est principalement utilisé pour les raccordements droits entre deux tuyaux en PEHD.

Applications : Extension de canalisation, remplacement des sections de canalisation endommagées.

Caractéristiques : Spécifications complètes (couvrant généralement 20 mm à 630 mm et plus), divisées en différentes pressions nominales telles que SDR11 (haute pression) et SDR17 (moyenne et basse pression).

2. Coudes électrofusion (coudes 90° et 45°)

Les coudes électrosoudables sont essentiels lorsque les canalisations doivent changer de direction.

Classement : Les spécifications les plus couramment utilisées sont 90° et 45°.

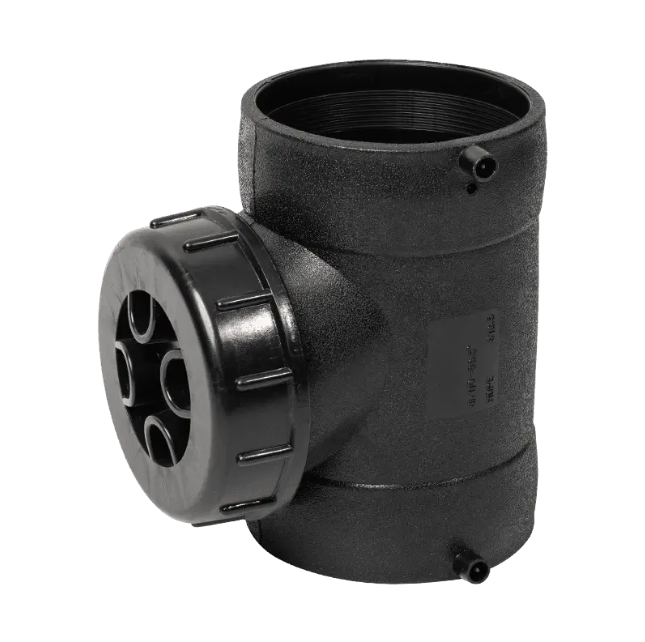

3. Tés d'électrofusion (tés de diamètre égal et tés de réduction)

Utilisé pour le branchement ou la connexion de pipeline.

• Té de diamètre égal : Le tuyau principal et le tuyau de dérivation ont le même diamètre.
• Té réducteur : Le diamètre du tuyau de dérivation est plus petit que le diamètre du tuyau principal.



Avantages : raccord électrosoudable les connexions assurent efficacement la résistance mécanique au point de dérivation.

4. Réducteurs d'électrofusion (raccords d'électrofusion)

Les réducteurs par électrofusion sont utilisés pour les transitions lorsque le diamètre du pipeline doit passer de grand à petit. Il assure un débit de fluide stable et réduit la résistance locale.

5. Raccords de selle pour électrofusion (type de selle à branche d'électrofusion)

Il s'agit d'un membre hautement technologiquement avancé de la famille des raccords électrosoudables.

Fonction : Pour raccorder des tuyaux de dérivation directement sur le côté du tuyau principal sans couper le tuyau principal.

Scénario : Largement utilisé dans les opérations de prélèvement sous pression pour les compagnies d'eau et de gaz.

6. Bouchons d'électrofusion (embouts)

Utilisé pour sceller temporairement ou définitivement les extrémités des tuyaux afin de garantir un système de canalisation étanche.

III. Comment choisir des raccords électrosoudables de haute qualité ?

En tant qu'acheteur ou entrepreneur, lors de la sélection des raccords électrosoudables, en plus de vous concentrer sur le type, vous devez également prêter attention aux points suivants :

• Matières premières : Qu'il utilise du polyéthylène haute densité de qualité PE100, un matériau mélangé de haute qualité.


• Câblage en fil de cuivre : Observez si le câblage interne du raccord est uniforme et s'il est caché ou semi-exposé (pour éviter les dommages dus au frottement de la construction).


• Système de certification : S'il a passé la certification ISO9001 et les licences de fabrication d'équipements spéciaux pertinentes (composants de tuyauterie sous pression).



Comprendre les types de raccords électrosoudables courants est la première étape pour garantir la qualité du projet. Différentes spécifications et types de raccord électrosoudable Les sociétés jouent un rôle irremplaçable dans les industries de l’approvisionnement en eau, du gaz, de la chimie et des mines.

En tant que fabricant possédant de nombreuses années d'expérience dans l'industrie des raccords électrosoudables, nous proposons une gamme complète de raccords électrosoudables en PEHD, notamment des manchons standard, des coudes, des tés et des pièces spéciales personnalisées. Si vous avez des questions sur les prix des raccords par électrofusion ou sur les procédés de soudage par électrofusion, n'hésitez pas à nous contacter ; nous vous fournirons un support technique professionnel.
