Comment installer un drain de sol horizontal avec raccords de tuyauterie en PE ?

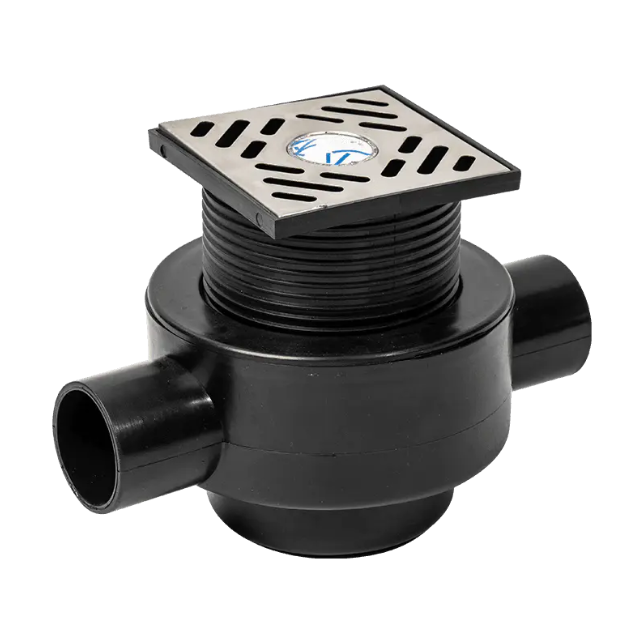

Dans les systèmes d'approvisionnement en eau et de drainage des bâtiments modernes, Raccords de tuyauterie PE Drain de sol horizontal sont largement utilisés en raison de leur excellente résistance à la corrosion, de leurs performances de connexion fiables et de leurs caractéristiques d'installation flexibles. Une installation correcte est essentielle pour garantir un drainage fluide et une étanchéité fiable.

Préparation : Un bon ouvrier doit d'abord affûter ses outils.

Une préparation adéquate avant d'installer un Raccords de tuyauterie PE Drain de sol horizontal peut améliorer efficacement l'efficacité de la construction et garantir la qualité de l'installation.

Matériel requis :

• Raccords de tuyauterie PE Drain de sol horizontal body: Ensure the model and size meet design requirements.
• Tuyau PE : Le tuyau d’évacuation qui se connecte au siphon de sol.
• Équipements et raccords de connexion par électrofusion/fusion thermique PE : tels que manchons par électrofusion, machines de soudage par fusion thermique, etc., selon la méthode de connexion.
• Matériaux d'étanchéité : tels qu'un adhésif imperméable, un mastic flexible, etc., utilisés pour sceller la zone autour du siphon de sol au sol.



Outils requis :

• Coupe-tube PE, couteau à ébavurer, ruban à mesurer, niveau, marqueur, produit de nettoyage (comme l'alcool), chiffons, etc.



Inspection sur place : Vérifiez si les trous réservés ou les positions d'installation du siphon de sol sont précis et si l'élévation répond aux exigences de conception. La base au sol doit être propre et exempte d’objets durs saillants.

Étapes d'installation détaillées pour les siphons de sol horizontaux à raccord de tuyau PE

1. Déterminer l'emplacement et l'élévation

Tout d’abord, déterminez l’emplacement d’installation précis du siphon de sol horizontal pour raccord de tuyau PE en fonction des dessins de conception ou des conditions du site. La surface supérieure du siphon de sol doit être légèrement plus basse que la surface finie (telle qu'une surface carrelée) d'environ 2 à 5 mm pour créer une pente naturelle, garantissant que l'eau s'écoule facilement dans le siphon de sol. Utilisez un niveau pour vérifier.

2. Couper et connecter des tuyaux en PE

Traitement des canalisations : Coupez le tuyau PE verticalement à l'aide d'outils de coupe professionnels en fonction de la longueur de raccordement requise et nettoyez les bavures à l'intérieur et à l'extérieur du tuyau avec un ébavureur.

Raccordement du siphon de sol : Les siphons de sol horizontaux pour raccords de tuyaux PE sont généralement connectés au tuyau de drainage PE par électrofusion ou fusion thermique pour assurer l'étanchéité et la résistance du joint.

Connexion par électrofusion (recommandée) : Nettoyez le raccord de vidange et la zone de raccordement du tuyau et grattez la couche d'oxyde avec un grattoir.

• Raccord électrosoudable : Faites glisser le raccord électrosoudable (par exemple, un manchon électrosoudable) sur le point de connexion, fixez-le, puis effectuez le soudage par fusion conformément aux instructions de l'équipement.


• Connexion par fusion chaude : Placez les extrémités du tuyau et du raccord de vidange dans la plaque chauffante de la machine à fusion chaude. Une fois fondu, retirez, alignez et appliquez rapidement une pression uniforme pour terminer la connexion.



Important : Avant le raccordement, les surfaces doivent être absolument propres, sèches et exemptes d'huile, ce qui est essentiel pour garantir la qualité de la soudure.

3. Fixation et alignement du corps du siphon de sol

Placez le raccord de tuyau PE connecté horizontalement dans le trou pré-percé, en vous assurant que la sortie de vidange est orientée dans la bonne direction.

Utilisez un niveau pour revérifier la planéité et l'élévation. Ajuster à l'aide de cales ou de supports si nécessaire.

4. Remplissage et sécurisation

Une fois le raccordement refroidi et solidifié, remplissez et fixez les espaces autour du corps du drain avec du mortier de ciment ou un matériau de fixation spécial pour assurer la stabilité.

5. Imperméabilisation et étanchéité

Il s’agit d’une étape cruciale pour prévenir les fuites, en particulier dans les zones humides comme les salles de bains.

• Après fixation, réaliser une imperméabilisation secondaire.
• Nettoyez la zone environnante qui entre en contact avec le sol.
• Appliquez un revêtement ou une membrane imperméable sur la bride du drain et le sol environnant.
• Assurez-vous que la couche imperméable s’étend jusqu’à l’ouverture du drain.
• Après durcissement, utilisez un scellant flexible pour sceller l'espace entre le drain et le sol fini.



6. Protection et acceptation

Mesures de protection : Lors de travaux ultérieurs (carrelage, etc.), recouvrez le drain pour empêcher les débris de pénétrer.

Test d'eau : Après le durcissement de l'étanchéité, remplissez la zone de drainage avec de l'eau pour vérifier les performances de drainage et garantir qu'aucune fuite ne se produit.

Résumé des précautions de construction

• Influence de la température : La qualité de la fusion du PE est sensible à la température ; fonctionner dans la plage recommandée.
• Alignement précis : Un mauvais alignement peut entraîner une concentration des contraintes ou une mauvaise étanchéité.
• La propreté est primordiale : L'élimination des couches d'oxyde et le nettoyage des surfaces sont obligatoires.
• Exigences en matière de pente : Assurez-vous que les tuyaux de drainage connectés au siphon de sol maintiennent une pente descendante appropriée.



En suivant les étapes et précautions ci-dessus, vous pouvez vous assurer que le siphon de sol horizontal avec raccords de tuyauterie en PE est installé de manière ferme et fiable, maximisant ainsi les performances de drainage et offrant une protection à long terme au bâtiment.
