Comment installer un coude à 90° Electric Fusion ?

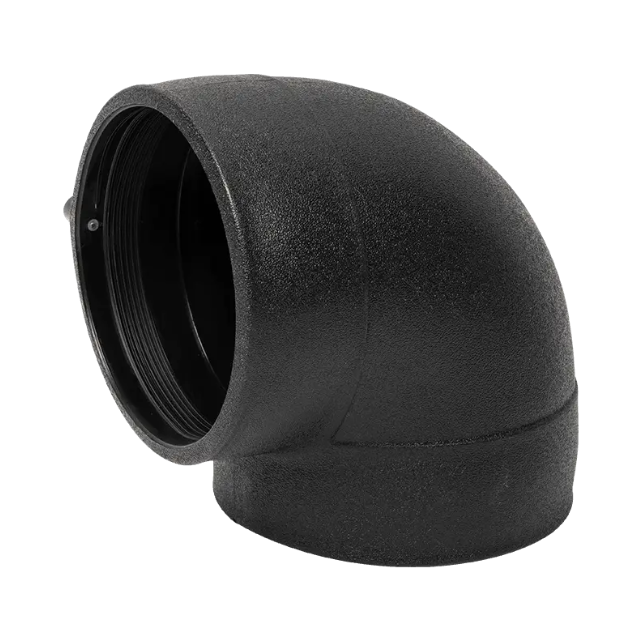

Dans l'ingénierie moderne des pipelines, les tuyaux en polyéthylène (PE) sont largement utilisés en raison de leur excellente résistance à la corrosion et de leur durabilité. Le Coude 90° Fusion Électrique , un élément clé reliant ces canalisations, garantit la sécurité et la fiabilité du système de canalisations lors des changements de direction. Une installation correcte est fondamentale pour garantir le fonctionnement stable à long terme du système de canalisations.

Étape 1 : Préparation et inspection de sécurité

Une préparation adéquate est cruciale avant de commencer l'installation du Coude 90° Fusion Électrique .

• Vérifiez l'équipement et le matériel : Assurez-vous que le coude à 90° Electric Fusion, les tuyaux PE, la machine de soudage par électrofusion, le grattoir et les autres outils sont complets, et vérifiez que tous les composants répondent aux spécifications et ne sont pas endommagés.


• Vérification de l'alimentation : Vérifiez que la tension d'alimentation et la puissance de la machine de soudage par électrofusion répondent aux exigences et assurez-vous que l'alimentation électrique de la zone de soudage est stable et fiable.


• Préparation des tuyaux : Assurez-vous que les extrémités des tuyaux PE à connecter sont plates, verticales et exemptes de rayures ou de saletés.



Astuce : Un coude à 90° Electric Fusion est un raccord de tuyauterie utilisé pour changer la direction d'un pipeline. Lors de la sélection d'un tuyau PE, assurez-vous que son diamètre, son épaisseur de paroi et sa pression nominale correspondent au tuyau PE à connecter.

Étape 2 : Nettoyage et grattage de la surface du tuyau

Il s’agit d’une étape cruciale pour garantir la qualité du Coude 90° Fusion Électrique connexion.

• Nettoyage : Essuyez la zone de connexion du tuyau PE et la paroi intérieure du coude Electric Fusion 90° avec un chiffon propre pour éliminer la graisse, la poussière ou l'humidité.


• Grattage précis : Utilisez un grattoir ou un outil de grattage spécialisé pour gratter avec précision la zone d'insertion du tuyau PE. La longueur de raclage doit être légèrement supérieure à la profondeur d'insertion du coude Electric Fusion à 90° pour éliminer la couche d'oxyde sur la surface du tuyau. La couche d'oxyde affectera gravement la qualité de la soudure.



Remarque : Le grattage doit être uniforme, minutieux et effectué sur toute la circonférence. Éviter la contamination secondaire de la surface grattée du tuyau.

Étape 3 : Connexion et fixation du coude à 90° Electric Fusion

Insérez le tuyau PE nettoyé et gratté dans le coude Electric Fusion 90°.

• Profondeur d'insertion : Le tuyau doit être entièrement inséré au centre du coude à 90° Electric Fusion, jusqu'à la marque de profondeur d'insertion spécifiée.


• Calibrage et fixation : Utilisez des pinces de fixation dédiées (pinces) pour aligner et fixer fermement le coude à 90° Electric Fusion et le tuyau, en vous assurant qu'ils ne bougent pas ou ne se désalignent pas pendant le soudage. Le coude et l’axe du tuyau doivent être alignés pour garantir un raccordement optimal du tuyau.



Étape 4 : Opération de soudage par électrofusion

Il s’agit de l’étape essentielle pour obtenir un raccordement de tuyau PE fiable.

• Connexion de la machine à souder : Connectez le câble de la machine à souder par électrofusion à la borne d'électrode du coude Electric Fusion 90°.


• Entrée des paramètres : Saisissez la tension et le temps de soudage corrects dans la machine à souder par électrofusion en fonction du code-barres sur le coude Electric Fusion 90° ou des paramètres de soudage fournis par le fabricant.


• Commencer le soudage : Démarrez la machine à souder par électrofusion pour commencer le processus de soudage. La machine à souder terminera automatiquement le chauffage et le soudage selon le programme défini. Ne bougez pas et ne touchez pas la connexion pendant ce processus.


• Indicateur d'observation : Une fois le soudage terminé, de nombreux coudes Electric Fusion à 90° afficheront un indicateur de soudure contextuel, indiquant que la connexion a été effectuée avec succès.



Étape 5 : Refroidissement et inspection finale

• Refroidissement naturel : Une fois que la machine à souder indique que le soudage est terminé et que l’alimentation est coupée, laissez suffisamment de temps pour un refroidissement naturel. Le temps de refroidissement dépend de la température ambiante et des spécifications des canalisations ; se référer strictement aux instructions du coude 90° Electric Fusion.


• Remarque importante : Ne déplacez pas et ne retirez pas les pinces de fixation pendant le refroidissement. Le retrait prématuré des colliers de fixation peut provoquer une déformation de la zone de soudure, affectant l'étanchéité et la résistance du raccord de tuyauterie.


• Inspection finale : Après refroidissement, retirez les pinces de fixation. Inspectez l’apparence de la zone de soudure pour vous assurer qu’il n’y a pas de défauts évidents et que le poteau indicateur est sorti.



Une installation correcte du Coude 90° Fusion Électrique est crucial pour construire un système de tuyauterie PE robuste et fiable. Du nettoyage et grattage approfondis au soudage par électrofusion précis et au refroidissement suffisant, chaque étape est essentielle. Suivre ces étapes garantira des connexions de tuyaux de haute qualité avec votre coude Electric Fusion à 90°, offrant ainsi une fiabilité à long terme pour vos projets.
