La structure, le principe et le guide de sélection concentrique/excentrique du réducteur excentrique PE

Lors du raccordement de deux tuyaux de diamètres différents, les raccords réducteurs deviennent indispensables. Cependant, les conceptions concentriques traditionnelles présentent des inconvénients inhérents lors de la manipulation de certains fluides et conditions de fonctionnement. Pour cette raison, Réducteurs excentriques PE , avec leur conception structurelle unique et leurs performances supérieures, sont devenus le choix professionnel pour résoudre des problèmes de fluides complexes.

1. Qu'est-ce qu'un réducteur excentrique PE ?

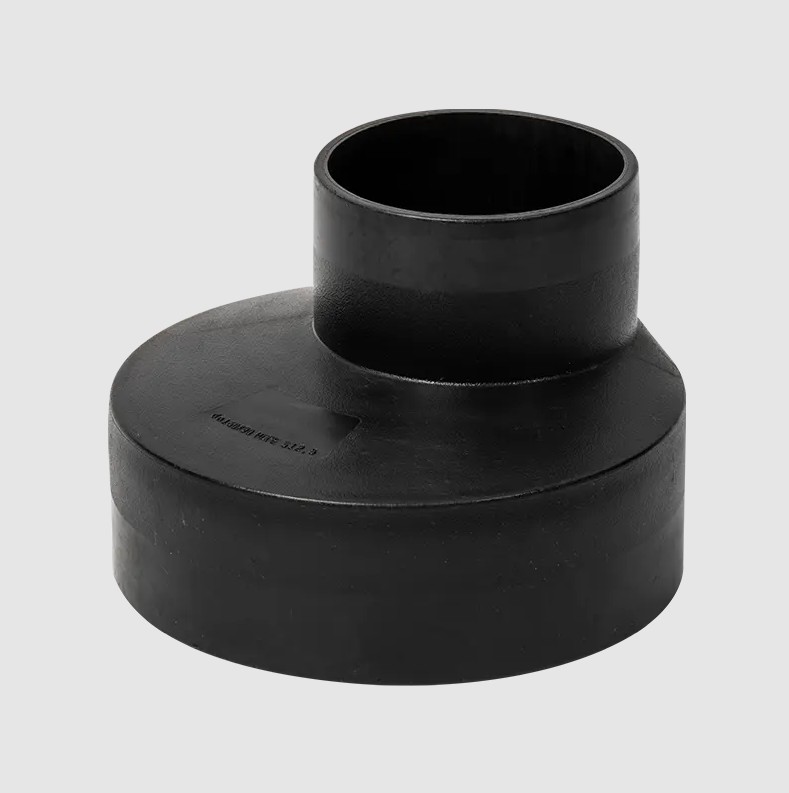

Un Réducteur excentrique PE est un raccord spécialisé utilisé pour obtenir une transition en douceur entre les diamètres de tuyaux. Fabriqué en polyéthylène (PE) durable, il offre une excellente résistance à la corrosion, une haute résistance, une construction légère et une excellente résistance chimique, ce qui le rend largement utilisé dans divers domaines, notamment la conservation de l'eau, le gaz et le génie chimique.

Contrairement aux réducteurs concentriques classiques, les axes des deux extrémités d'un Réducteur excentrique PE - les diamètres les plus grands et les plus petits - ne coïncident pas, mais sont décalés. Structurellement, il présente une transition effilée asymétrique, un bord restant droit tandis que l'autre bord se rétrécit. C'est cette conception excentrique unique qui lui confère un avantage clé en matière de contrôle des fluides.

2. Quel est le principe du réducteur excentrique PE ?

Le principe de fonctionnement du Réducteur excentrique PE est basé sur l'optimisation de la dynamique des fluides pour éliminer deux défis techniques majeurs qui peuvent survenir lors des changements de diamètre dans les canalisations horizontales : la cavitation et la sédimentation des solides.

Dans les canalisations horizontales, les réducteurs concentriques traditionnels entraînent des discontinuités structurelles dans le trajet du fluide en haut ou en bas :

• Élimination du risque de cavitation (installation horizontale à dessus plat) : Lors du transport de liquides, si le côté droit du réducteur est situé en haut du pipeline (c'est-à-dire installation à dessus plat), cette conception empêche l'accumulation de gaz au niveau de la zone de transition où le diamètre augmente, empêchant ainsi la formation de poches d'air ou de cavitation. La cavitation est une cause majeure de cavitation, de vibrations et de dommages aux corps de pompe. Par conséquent, l’installation à plat de réducteurs excentriques dans les conduites d’aspiration des pompes est cruciale pour protéger l’équipement.


• Prévention des tassements solides (installation horizontale à fond plat) : Lors du transport de fluides contenant des particules solides (tels que des boues, des eaux usées et des boues de minerai), si le côté droit du réducteur est situé au bas du tuyau (c'est-à-dire une installation à fond plat), il garantit un fond de tuyau continu et lisse, éliminant les « zones mortes » où le fluide ralentit ou stagne. Cela empêche efficacement les particules solides de se déposer, de s'accumuler et de s'agglomérer lors du changement de diamètre, réduisant ainsi fondamentalement le risque de blocage des canalisations.



3. Quand utiliser des réducteurs excentriques PE ?

Grâce à leurs capacités uniques d'optimisation des flux, Réducteurs excentriques PE sont principalement utilisés dans les applications critiques suivantes avec des exigences particulières pour l'environnement fluide :

• Protection d'entrée de pompe : Il s’agit du scénario d’application le plus courant. Pour garantir un écoulement fluide et sans bulles de fluide dans la pompe, tous les réducteurs connectés à l'entrée horizontale de la pompe doivent être des réducteurs excentriques en PE montés sur un dessus plat.


• Contenant des solides : Dans des industries telles que le traitement chimique, l'exploitation minière et le traitement des eaux usées, les pipelines transportant de grandes quantités de matières en suspension, de boues ou de fluides à haute viscosité doivent utiliser une installation à fond plat pour éviter toute sédimentation.


• Drainage des tuyaux et écoulement par gravité : Lorsque la conception du pipeline nécessite un drainage complet du fluide, ou lorsque le pipeline repose sur la gravité pour le transport du fluide, un réducteur excentrique à fond plat assure un drainage complet et empêche l'accumulation de liquide résiduel.

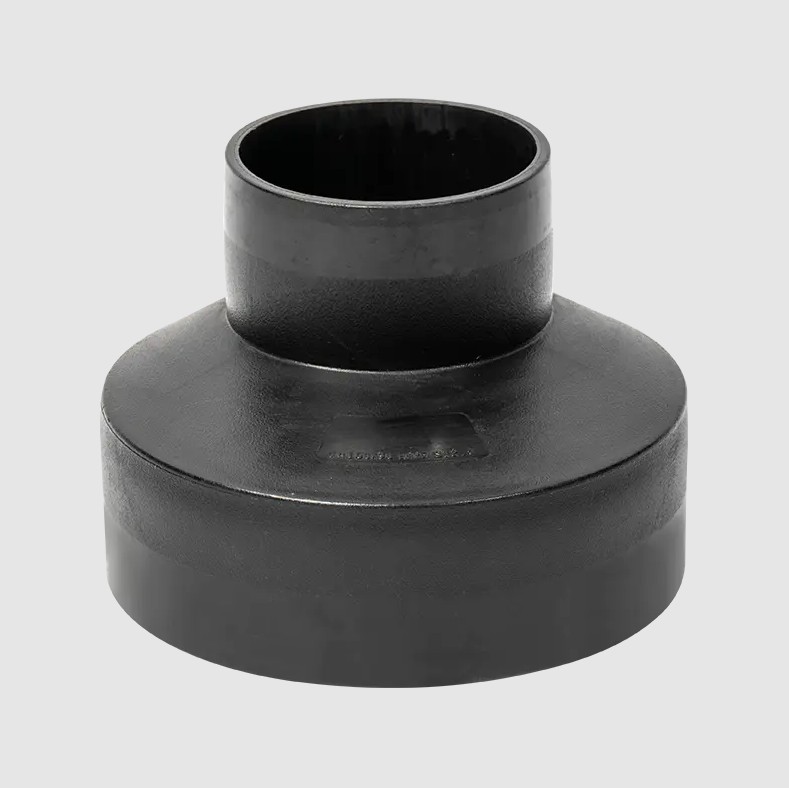

4. Quelle est la différence entre un réducteur concentrique et un réducteur excentrique PE ?

Unlthough both concentric reducers and PE eccentric reducers are used to reduce pipe diameters, they differ fundamentally in structure and function:

• Différence structurelle fondamentale : Les réducteurs concentriques sont des troncs de tronc parfaitement symétriques, avec les axes centraux de leurs deux extrémités alignés. Les réducteurs excentriques en PE, quant à eux, ont une ligne centrale décalée et sont structurellement asymétriques, un côté étant droit.


• Différences dans les conditions de fonctionnement applicables : Les réducteurs concentriques conviennent aux applications où les propriétés du fluide sont moins critiques ou où le changement de diamètre du tuyau se produit principalement dans le sens vertical (comme les colonnes montantes). Les réducteurs excentriques en PE, quant à eux, sont conçus pour relever les défis spécifiques de la dynamique des fluides des canalisations horizontales et constituent une solution spécialisée pour résoudre les problèmes de sédimentation et de cavitation.


• Impact sur les fluides : Lorsqu'ils sont installés horizontalement, les défauts de conception des tuyaux concentriques peuvent entraîner des débits inégaux et créer des espaces en haut où le gaz peut s'accumuler ou des zones en bas où la sédimentation peut facilement se former, augmentant ainsi la fréquence de maintenance du système et les risques opérationnels.


  Comparaison des fonctionnalités	Réducteur concentrique	Réducteur excentrique PE
  Ligne médiane	Les axes centraux des deux extrémités du tuyau coïncident (coaxial).	Les lignes médianes des deux extrémités du tuyau sont décalées (non coaxiales).
  Forme	Un symmetrical frustum shape.	Il présente un cône asymétrique avec un côté plat.
  Avantages de l'installation	Utilisé pour l'installation de tuyaux verticaux ou la réduction de tuyaux sur de courtes distances.	Il peut être installé dans des conduites horizontales pour éliminer les problèmes de sédimentation et de cavitation.
  Effets fluides	Peut facilement former des poches d'air en haut (horizontales) ou des zones de sédimentation en bas (horizontales).	La conception affleurante optimise la distribution du fluide et réduit la résistance à l'écoulement.
  Unpplicable Fluids	Utilisé pour les gaz propres ou les liquides propres.	Il convient aux liquides contenant des particules solides, aux boues ou à ceux susceptibles de générer des gaz.

5. Quels sont les avantages des réducteurs excentriques PE ?

Choisir des réducteurs excentriques en PE ne consiste pas seulement à répondre aux spécifications de conception ; c'est aussi un investissement à long terme dans l'ensemble du système de tuyauterie. Les avantages comprennent :

• Durée de vie prolongée de l'équipement : En éliminant efficacement la cavitation à l'entrée d'aspiration de la pompe, les dommages causés par la cavitation à la turbine de la pompe et à la chambre interne sont considérablement réduits, prolongeant considérablement la durée de vie des équipements coûteux.


• Coûts d'exploitation réduits : En empêchant la sédimentation et le blocage des particules solides, le rinçage des tuyaux, le dessablage et les temps d'arrêt pour maintenance sont réduits, améliorant ainsi l'efficacité et la fiabilité du système.


• Efficacité élevée de transfert de fluide : La conception de transition en douceur minimise les turbulences du fluide, réduit la perte de pression et assure un transfert de fluide en douceur.


• Excellente durabilité : Le matériau PE utilisé offre une excellente résistance à l'usure et une excellente stabilité chimique, garantissant un fonctionnement à long terme dans des environnements difficiles.



6. Quand dois-je utiliser un réducteur excentrique PE et quand dois-je utiliser un réducteur concentrique ?

La décision de sélection doit suivre strictement les caractéristiques du fluide et l'orientation de l'installation des canalisations :

• Sélection d'un réducteur excentrique PE :
  • Dans les canalisations horizontales, lors du transport de fluides contenant des particules solides, des boues ou des fluides à haute viscosité, une installation à fond plat est indispensable.


  • Dans les canalisations horizontales, lors du raccordement à l'orifice d'aspiration d'une pompe ou d'un autre équipement sensible à l'accumulation de gaz, une installation à dessus plat est indispensable.


• Sélection d'un réducteur concentrique :
  • Dans les canalisations verticales, que le débit soit ascendant ou descendant, l'influence de la gravité assure une répartition du débit relativement uniforme, un réducteur concentrique suffit donc.


  • Dans les canalisations horizontales, lors du transport de fluides propres, sans sédiments et sujets aux gaz (tels que certaines eaux ou airs propres) et lorsque la perte de pression au changement de canalisation n'est pas un problème, le réducteur excentrique PE est la norme sans compromis.



Bref, pour tout changement de canalisation horizontale impliquant la propreté des fluides, la protection des pompes et la vidange des canalisations, le réducteur excentrique PE est la norme sans compromis.

7. Comment déterminer la ligne médiane d'un réducteur excentrique PE ?

Lors de l'installation sur site, il est crucial de garantir l'orientation correcte des réducteurs excentriques PE pour éviter les erreurs de conception. Il ne s'agit généralement pas de calcul de la ligne médiane géométrique, mais plutôt d'une question de positionnement fonctionnel :

Principe de positionnement : La fonction détermine la chasse d'eau.

• Prévenir la sédimentation : Si l'objectif est d'empêcher la sédimentation de particules solides, assurez-vous que le côté droit du raccord se trouve au bas du tuyau. Lors de l'installation, utilisez un outil tel qu'un niveau pour aligner avec précision les parois intérieures inférieures du réducteur et la section de tuyau droite.


• Élimination des poches d'air : Si l'objectif est d'éviter l'accumulation de gaz en haut, assurez-vous que le côté droit du raccord se trouve en haut du tuyau. Ceci est crucial lors du raccordement à l’aspiration de la pompe.



Une installation correcte garantit que le raccord peut remplir pleinement sa fonction d'optimisation du débit, maximisant ainsi la fiabilité et la durabilité de l'ensemble du système de tuyauterie PE.

8. Quelles sont les méthodes de connexion pour les réducteurs excentriques PE ?

Uns a key component in a piping system, the performance benefits of PE eccentric reducers (eliminating air pockets and preventing sedimentation) require reliable, durable connections to fully realize their benefits. Polyethylene (PE) pipe connection technology is at the core of modern pipeline engineering, and the quality of the connection directly impacts the sealing, pressure-bearing capacity, and service life of the entire system.

1. Hot-Melt Butt Fusion : le premier choix en termes de résistance et d'économie

Hot-Melt Butt Fusion est la technologie de connexion la plus couramment utilisée et la plus économique pour les tuyaux PE, particulièrement adaptée aux réducteurs excentriques PE de grand diamètre. Cette méthode de connexion chauffe et met sous pression les raccords de tuyauterie et les extrémités des tuyaux, les faisant fondre et refusionner, formant ainsi un joint unique et intégral dont les propriétés sont conformes à celles du matériau de base.

2. Électrofusion : un choix idéal pour les environnements à haute fiabilité et complexes

L'électrofusion utilise un fil chauffant intégré dans un raccord électrosoudable (tel qu'un réducteur excentrique) pour générer de la chaleur, faisant fondre la surface de contact entre le raccord et le tuyau. Le refroidissement crée une connexion étroite.

3. Connexion à bride : un pont pour connecter des matériaux et des équipements différents

Le raccordement à bride est la méthode standard pour connecter des réducteurs excentriques PE à des tuyaux métalliques, des vannes, des pompes ou d'autres équipements non PE. Cette connexion utilise une paire de brides, un joint et un jeu de boulons pour créer un joint mécanique.
