Raccords de tuyauterie PE coude 45° : toutes les informations clés à connaître ?

1.Qu'est-ce qu'un coude à 45° pour raccords de tuyauterie PE ?

1.1 Définition de base et bases matérielles

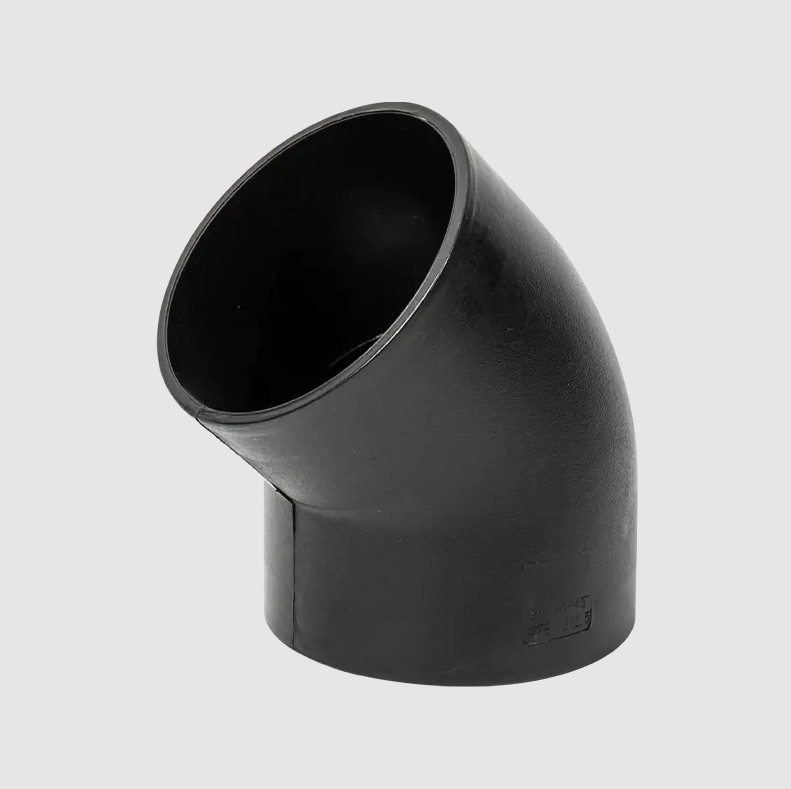

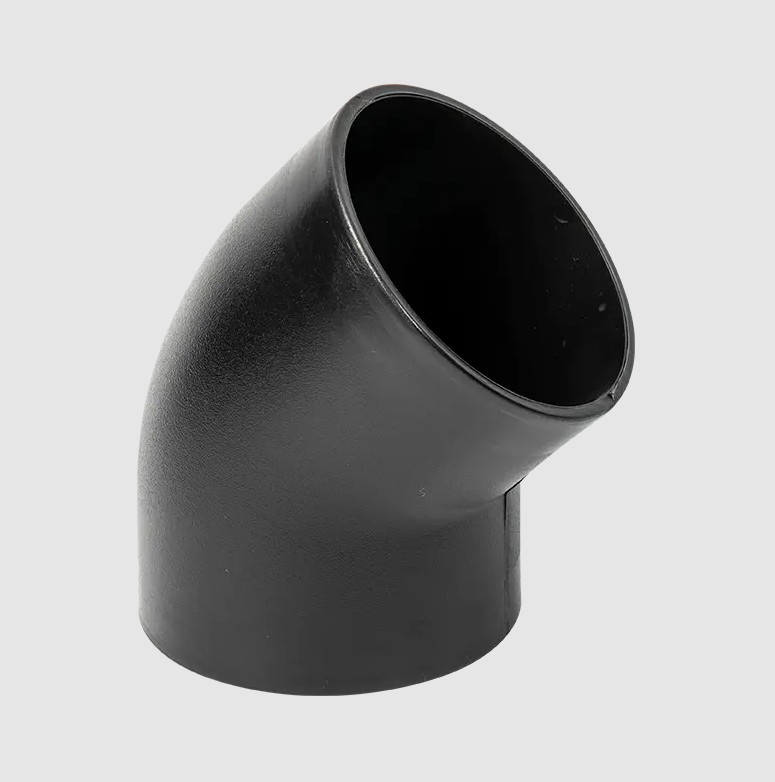

Un Raccords de tuyauterie PE, coude à 45° est un connecteur de tuyau spécialisé en polyéthylène haute densité (HDPE) ou en polyéthylène de densité moyenne (MDPE) utilisé pour obtenir un angle de 45 degrés dans un système de tuyauterie. Il s'agit d'un composant essentiel des systèmes de tuyauterie en polyéthylène (PE), conçu pour minimiser les pertes d'énergie et les chocs hydrauliques lorsque les fluides changent de direction.

Les propriétés exceptionnelles du PE confèrent aux coudes à 45° les avantages clés suivants : forte résistance à la corrosion, excellente résistance à la fissuration par le gel à basse température, légèreté et haute résistance, et excellente résistance aux chocs. Ces propriétés garantissent que les coudes à 45° des raccords de tuyauterie en PE conservent des performances stables à long terme même lorsqu'ils sont enterrés sous terre, dans des environnements chauds et humides, ou lorsqu'ils transportent des produits chimiques agressifs, ce qui en fait une alternative idéale aux coudes métalliques traditionnels.

1.2 Normes de fabrication et techniques de connexion

La production de raccords de tuyauterie PE coude à 45° adhère généralement aux normes internationales et nationales, telles que ISO 4427 et GB/T 13663, pour garantir que leur précision dimensionnelle et leurs pressions nominales répondent aux exigences de conception.

Les principales méthodes de connexion incluent :

• Fusion bout à bout : Convient aux tuyaux de plus grand diamètre. En chauffant les extrémités du coude et du tuyau jusqu'à l'état fondu, ils sont rapidement pressés les uns contre les autres et laissés refroidir, créant ainsi un joint avec des propriétés d'étanchéité et une résistance égales à celles du tuyau lui-même.


• Électrofusion : Un heating wire is embedded within the elbow. When heated, it fuses the elbow and pipe surfaces together, forming a highly reliable, integrated connection. This connection is easy to operate and offers consistent connection quality.


2. Quels sont les avantages de l'utilisation Raccords de tuyauterie PE, coude à 45° ?

L'utilisation de raccords de tuyauterie en PE, coude à 45° dans les systèmes de tuyauterie reflète la prise en compte globale de l'efficacité, de la sécurité et de l'économie dans la conception technique moderne.

2.1 Dynamique des fluides supérieure

La conception courbée à 45 degrés constitue son plus grand point fort technique. Dans le domaine du contrôle des fluides, plus le coude est plat, plus le coefficient de résistance locale (valeur K) généré lors de l'écoulement du fluide est faible. Comparés aux coudes pointus à 90 degrés, les coudes PE à 45 degrés peuvent :

• Minimiser la perte de charge : Réduisez les turbulences et les courants de Foucault dans le pipeline, réduisant ainsi la friction et l'impact au niveau du coude, améliorant ainsi l'efficacité du transport.


• Réduire la consommation énergétique des stations de pompage : Une perte hydraulique plus faible signifie moins de résistance à surmonter pour la station de pompage ou le compresseur, réduisant directement les coûts d'exploitation à long terme du système de pipelines.


• Supprimez efficacement les coups de bélier : La déviation douce du débit d’eau amortit les ondes de choc de pression générées par les changements brusques de vitesse d’écoulement, offrant ainsi une protection importante à la canalisation ainsi qu’aux équipements de pompe et de vanne.



2.2 Durabilité à long terme et coûts de maintenance

Le matériau en polyéthylène assure la fiabilité à long terme du coude. Sa résistance à l'usure inhérente le rend beaucoup plus lent que les tuyaux métalliques lors du transport de fluides contenant des particules solides (telles que des boues et des sédiments). De plus, l'inertie chimique inhérente au PE signifie que Raccords de tuyauterie PE, coude à 45° sont insensibles à la corrosion électrochimique, même dans des environnements acides et alcalins. Cela se traduit par :

• Durée de vie prolongée : Un service life of over 50 years is possible, far exceeding that of many traditional materials.


• Fréquence de maintenance réduite : L'absence de corrosion, l'absence de tartre et une étanchéité fiable réduisent considérablement le risque de fuites et de blocages, réduisant ainsi les coûts d'entretien et de réparation de routine.


3. Quelle est la différence entre les coudes PE 45° et 90° ?

Lors de la conception de systèmes de tuyauterie professionnels, le choix entre des coudes à 45° et à 90° dépend de la priorité du contrôle du débit. Lorsque l'objectif de conception est de minimiser les pertes hydrauliques et d'optimiser l'efficacité énergétique du système, les ingénieurs préféreront utiliser deux Raccords de tuyauterie PE, coude à 45° avec un tuyau court pour réaliser un virage à 90°. Même si cela augmente légèrement la charge de travail en matière de matériel et d'installation, les avantages à long terme sont significatifs.

4. Un coude PE 45° réduit-il le débit ?

La réponse est : les coudes à 45° dans les tuyaux PE génèrent une résistance locale, mais cette résistance est minime parmi tous les éléments tournants et bien inférieure à l'impact des coudes à 90° sur l'écoulement.

Unccording to the classic Darcy-Weisbach equation or the equivalent length method, the total head loss in a pipeline is composed of longitudinal loss (straight pipe friction) and local loss (pipe resistance).

La fonction d'un coude à 45° : Sa rotation douce réduit efficacement le coefficient de perte local. Cela signifie qu'à pression et débit du système identiques, un système de tuyauterie utilisant un coude à 45° peut maintenir un débit effectif plus élevé.

Assurance du débit : Plutôt que de « réduire le débit », il est plus précis de dire que cela maximise le débit. Dans le transport d'eau sur de longues distances ou dans le transport de produits chimiques de précision, c'est cette assurance méticuleuse du débit qui fait des coudes à 45° des tuyaux PE un connecteur essentiel pour optimiser les performances du système.

5. Quelles sont les utilisations des coudes à 45° dans les tuyaux PE ? (Applications principales et valeur de l'industrie)

Raccords de tuyauterie PE, coude à 45° , avec leurs performances supérieures et leur étanchéité fiable, sont largement utilisés dans les industries exigeant les plus hauts niveaux de fiabilité et d'efficacité :

• Infrastructures municipales et urbaines :
  • Systèmes d'approvisionnement en eau : Utilisé pour le contrôle des fluides dans les canalisations principales et secondaires urbaines, garantissant un écoulement d'eau fluide et réduisant le risque d'éclatement des canalisations.


  • Transport de gaz : Uns a secure connector in polyethylene gas pipelines, they reliably change pipeline routing and ensure the safety of urban gas supply.


• Industries industrielles et chimiques :
  • Transport de produits corrosifs : En raison de l’excellente résistance à la corrosion du PE, ils conviennent aux canalisations transportant des liquides chimiques tels que l’acide chlorhydrique et l’acide sulfurique. Les coudes à 45° garantissent l'efficacité dans les configurations de pipelines complexes.


  • Transport des boues et des résidus : Leur résistance à l’usure en fait un choix idéal pour le transport minier, prolongeant la durée de vie des tuyaux dans des environnements hautement abrasifs.


• Ungriculture and Irrigation:
  • Systèmes d'irrigation économes en eau : Utilisés dans les réseaux d'irrigation des terres agricoles et des jardins à grande échelle, ils permettent une distribution précise de l'eau grâce à un contrôle efficace des fluides, préservant ainsi les ressources en eau.


• Pompes à chaleur géothermiques et projets de protection de l'environnement : Utilisés pour détourner et connecter des canalisations enterrées, leur résistance aux basses températures et leur étanchéité fiable garantissent un fonctionnement stable et à long terme du système.



Le coude de tuyau PE à 45° est un connecteur central pour un fonctionnement efficace, fiable et à long terme dans les systèmes de tuyauterie modernes. Il ne s'agit pas seulement d'un composant physique pour dévier les canalisations, mais également d'un élément clé de la conception technique qui équilibre le contrôle du débit, l'optimisation énergétique et la rentabilité.

6. Comment installer et connecter correctement un coude de tuyau PE à 45° ?

La qualité d'installation d'un coude de tuyau PE à 45° détermine directement la sécurité de fonctionnement et l'étanchéité de l'ensemble du système de tuyauterie. Une connexion appropriée est essentielle pour éviter de futures fuites et pannes. Les techniques de connexion professionnelles les plus couramment utilisées sont la fusion thermique (y compris bout à bout) et la fusion électrique.

6.1 Fusion bout à bout (convient aux tuyaux de grand diamètre)

La fusion bout à bout est l’une des méthodes les plus sûres pour connecter des tuyaux et des coudes en PE. Il fusionne le raccord et le tuyau en une seule pièce, offrant ainsi une excellente étanchéité.

• Préparation et alignement : Fixer le coude PE 45° et le tuyau PE à assembler au châssis de la machine thermofusible, en garantissant l'alignement des axes avec un écart ne dépassant pas 10 % de l'épaisseur de la paroi.


• Fraisage : Utilisez une fraise pour fraiser les extrémités du coude et du tuyau jusqu'à ce que les deux extrémités soient plates, lisses et perpendiculaires à l'axe, produisant des copeaux continus.


• Chauffage et rétention de chaleur : Placez une plaque chauffante (généralement entre 200°C et 220°C) entre les deux extrémités et appliquez une pression modérée pour aligner étroitement les extrémités. Cette étape est critique, car elle garantit un chauffage et une formation de bride uniformes, permettant ainsi une fusion complète du matériau.


• Retrait de la plaque et pressage : Retirez rapidement la plaque chauffante et appliquez immédiatement la pression articulaire spécifiée. Cette pression doit être maintenue de manière constante pour assurer une diffusion et une liaison adéquates des matériaux fondus.


• Pression de refroidissement et de maintien : Maintenir la pression articulaire (c'est-à-dire maintenir la pression) pendant la durée spécifiée. Ce n'est qu'après que le joint ait refroidi naturellement à la température spécifiée que le châssis de la machine peut être connecté.



6.2 Fusion électrique (applicable à divers diamètres et conditions de travail complexes)

L'électrofusion utilise des fils chauffants pré-intégrés dans les raccords pour faire fondre la surface de contact entre le coude et le tuyau, créant ainsi une connexion fiable. Il offre une facilité d’utilisation et une grande fiabilité.

• Nettoyage et grattage : Il s’agit de l’étape la plus critique de la fusion électrique. Utilisez des outils spécialisés pour éliminer soigneusement la couche d'oxyde (grattage) des zones de l'emboîture et du robinet du coude à 45° du raccord PE afin de garantir une surface de connexion propre.


• Positionnement du raccord : Insérez le tuyau gratté dans le coude à 45° du raccord PE et fixez-le avec un dispositif de positionnement pour garantir un espace uniforme et sans contrainte entre le tuyau et le raccord.


• Chauffage électrique : Connectez la soudeuse électrique par fusion et entrez ou définissez les paramètres de chauffage tels que la tension et la durée en fonction du code-barres sur le raccord. Lors de la mise sous tension, le fil chauffant interne chauffe, faisant fondre le matériau en polyéthylène et comblant le vide.


• Refroidissement et entretien : Unfter power is applied, the fitting must be cooled naturally according to the specified cooling time. During this time, the joint must not be moved or touched. Only after cooling is complete can the connection achieve its designed strength and seal.



7. Quelles sont les défaillances courantes du coude PE 45° ?

Unlthough Raccords de tuyauterie PE, coude à 45° offrent une excellente durabilité et résistance à la corrosion, un mauvais fonctionnement ou des facteurs environnementaux peuvent encore provoquer des pannes courantes lors de l'installation et de l'utilisation à long terme.

7.1 Défaillances d'installation et de connexion (entraînant principalement des fuites)

7.2 Pannes de fonctionnement à long terme (affectant la sécurité du système)

En comprenant ces pannes courantes, les utilisateurs comprendront non seulement mieux les limites des raccords de tuyauterie en PE, coude à 45°, mais prendront également des mesures préventives plus proactives lors de l'installation et de la maintenance, garantissant ainsi le fonctionnement stable à long terme et l'efficacité du contrôle des fluides du système de tuyauterie.
