Pourquoi les tuyaux en PE ne fuient-ils pas ?

Dans la construction d'infrastructures industrielles et urbaines modernes, qu'il s'agisse de gazoducs à haute pression, de réseaux municipaux d'adduction d'eau ou de transports de fluides spécialisés, la qualité des raccords de canalisations en PE reste extrêmement élevée. Les connexions mécaniques traditionnelles ou les simples méthodes de fusion à chaud ne parviennent souvent pas à éliminer complètement les fuites lors d'un fonctionnement à long terme, en particulier dans des environnements souterrains complexes et soumis aux fluctuations environnementales. C'est dans ce contexte que Colliers de serrage pour électrofusion PE , avec leur technologie d'électrofusion supérieure « sans fuite », sont devenus une solution révolutionnaire pour le raccordement des tuyaux, établissant progressivement de nouvelles normes industrielles.

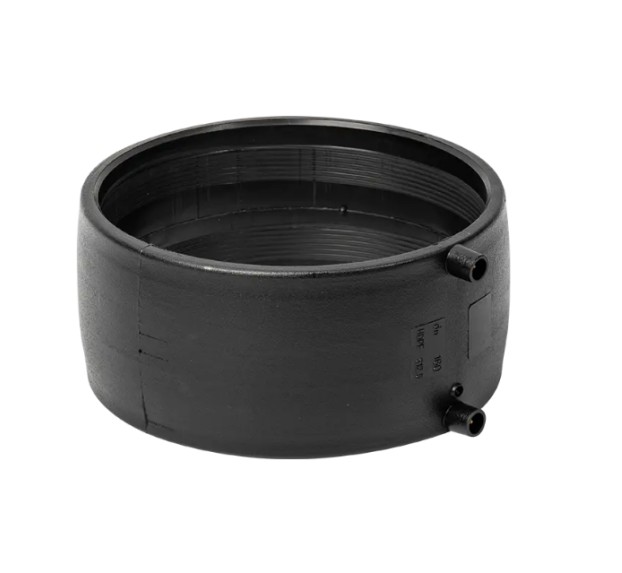

Un collier de serrage pour électrofusion PE (coupleur électrofusion en polyéthylène) est un raccord spécialement conçu pour connecter des tuyaux en polyéthylène (PE). Sa caractéristique la plus distinctive est un fil chauffant à haute résistivité précisément intégré dans la paroi interne de la pince.

Sa fonction essentielle

Sa fonction principale est d'utiliser la haute température générée par le courant pour lier le collier à la paroi extérieure du tuyau PE à connecter, au niveau moléculaire. Lorsqu'une machine de soudage par électrofusion dédiée est appliquée sur la pince, le fil chauffant chauffe, connectant rapidement les matériaux PE dans la zone de contact. Au cours de ce processus, les chaînes moléculaires PE au sein du connecteur subissent une interconnexion, une diffusion et une réticulation. Après refroidissement et solidification, le joint et le corps du tuyau deviennent un tout imperceptible et totalement homogène. Cela signifie que la durée de vie, la solidité et la résistance à la corrosion du joint sont exactement les mêmes que celles du matériau du tuyau, éliminant fondamentalement le risque de serrage des tuyaux et de fuite causé par des différences de matériaux ou le vieillissement des joints.

La fiabilité de la technologie d'électrofusion réside dans son principe de fonctionnement contrôlé avec précision, qui présente à son tour de nombreux avantages essentiels :

Principe de fonctionnement

L’ensemble du processus suit un cycle précis. Tout d’abord, l’installateur nettoie et gratte soigneusement la zone de joint du tuyau (jusqu’à la couche d’oxyde). Ensuite, un collier de serrage est inséré dans le tuyau et le code-barres sur le collier est scanné par la machine à souder. La machine à souder reconnaît et exécute automatiquement le courant et les paramètres prédéfinis. Le fil chauffant généré par le courant chauffe le tuyau, conduisant la chaleur et amenant le matériau PE à se joindre sous une certaine pression. Après refroidissement, les molécules s'alignent pour finalement former un joint de tuyau en PE doté d'une résistance à la traction extrêmement forte.

Avantages principaux

• Extrêmement fiable et étanche : Cela permet d'obtenir une fusion au niveau moléculaire entre le raccord de tuyau et le tuyau, ce qui donne un joint encore plus solide que le tuyau lui-même et élimine complètement les fuites causées par le vieillissement et la défaillance des joints, des joints toriques et d'autres composants.


• Des opérations de construction standardisées et traçables : Les machines de soudage par électrofusion modernes incluent souvent des capacités d'enregistrement de données. Celui-ci contrôle automatiquement la tension et la durée pendant le processus de soudage, éliminant ainsi les artefacts pouvant survenir lors d'une opération manuelle traditionnelle. Tous les paramètres, temps et résultats de soudage sont enregistrés, garantissant ainsi la traçabilité de la qualité du projet.


• Excellente adaptabilité aux environnements complexes : Récemment, pour le soudage bout à bout à chaud, qui nécessite un alignement élevé des tuyaux et est soumis à des influences accrues du vent, du sable et de la température, Colliers de serrage à fusion électrique PE offrent une résistance supérieure aux environnements extérieurs lors de l'installation, ce qui les rend particulièrement adaptés aux conditions de travail complexes telles que les espaces confinés et encombrés ou les excavations de canaux.



Dans les applications d'ingénierie réelles, les colliers de serrage à fusion électrique en PE fournissent des solutions précises à plusieurs problèmes clés de l'installation de canalisations traditionnelles :

Résoudre le problème de la qualité incohérente

Les méthodes traditionnelles ont du mal à garantir une expérience de travail cohérente, une précision d'alignement et une température de chauffage. Les colliers de serrage à fusion électrique contrôlent automatiquement les paramètres de soudage, minimisant les variables de qualité clés et garantissant une qualité de connexion constante et très stable.

Relever le défi du travail dans des espaces confinés

Les équipements traditionnels de soudage bout à bout par thermofusible sont encombrants et nécessitent une surface de travail suffisante. Les colliers de serrage et soudeurs à fusion électrique offrent un fonctionnement flexible, facilitant ainsi l'installation des tuyaux dans les sous-sols, les tunnels ou les tours existantes.

Répondre aux exigences rapides et sismiques du pipeline

Le joint formé par la connexion par fusion électrique a une bonne flexibilité, qui peut absorber efficacement l'agilité causée par le tassement des fondations, les changements de température ou les tremblements de terre mineurs, et améliorer considérablement la résistance sismique et l'injection à long terme de l'ensemble du système de canalisations.

Bien que la technologie d'électrofusion elle-même soit très fiable, en fonctionnement réel, un petit nombre de fuites sur les colliers de serrage résultent souvent d'une négligence dans les spécifications de construction.

Préparation inadéquate de la surface des tuyaux

Cela peut être une cause de déconnexion. Si la couche d'oxyde sur la surface du tuyau (une couche qui protège le tuyau PE du vieillissement) n'est pas soigneusement grattée avec un grattoir dédié avant le raccordement, ou si de la saleté, de l'huile ou du matériau de mise à la terre reste dans la zone de joint, cela peut entraîner un contact insuffisant et une soudure à froid, ce qui peut provoquer une fuite.

Le temps est crucial

Après le soudage, le matériau PE a besoin d'un certain temps pour refroidir complètement et se solidifier, retrouvant ainsi toute sa résistance mécanique. Si le tuyau est déplacé prématurément, ou si des forces extérieures sont appliquées sur le joint ou si des tests de pression sont effectués pendant cette période de refroidissement final (généralement strictement spécifiée), le joint, qui est encore à l'état plastique, peut être endommagé, entraînant un court-circuit.

Paramètres de soudage ou fonctionnement de l'alimentation électrique

L'utilisation de paramètres de soudage incompatibles (tels qu'un temps de soudage incorrect) ou le fait de forcer la connexion avec une tension d'alimentation extrêmement instable peut affecter la précision du chauffage et du préchauffage du fil chauffant.

Par conséquent, le strict respect du processus standardisé de « nettoyage » → grattage → alignement → soudage → « refroidissement suffisant » est la clé pour garantir une connexion réussie avec un collier de serrage pour tuyau de fusion électrique PE.

Lors de la réparation et de l'entretien des pipelines, les techniciens demandent souvent : les joints de colliers de serrage pour tuyaux à fusion électrique en PE peuvent-ils être refusionnés ?

Les réglementations industrielles et les normes techniques apportent la réponse : strictement interdite.

Les colliers de serrage en PE sont conçus pour une fusion instantanée et indirecte. Refuser un joint terminé peut avoir les conséquences graves suivantes :

• Stress thermique et dégradation des matériaux : Le matériau PE a formé une structure stable pendant le processus initial de connexion et de refroidissement. Le réchauffage peut provoquer une surchauffe localisée, entraînant une contrainte thermique excessive ou une dégradation de la structure du polymère PE, entraînant une dégradation des performances du matériau et une récupération de la résistance dans la zone de connexion.


• Défaillance du fil chauffant : Les fils chauffants sont conçus pour un chauffage précis en un seul passage. La remise sous tension du fil chauffant peut entraîner une répartition inégale de la chaleur, un grillage partiel ou une incapacité à obtenir un chauffage uniforme, perturbant complètement la qualité du joint.



Par conséquent, si des problèmes surviennent avec un joint de tuyau d'électrofusion PE installé, la méthode de réparation correcte consiste à couper tout le joint et à le reconnecter à l'aide d'un nouveau collier de serrage pour tuyau d'électrofusion PE à un endroit sain sur le tuyau. Cela garantit le fonctionnement sûr et fiable à long terme du système de tuyauterie.

Dans le domaine de la technologie de raccordement de tuyaux en polyéthylène (PE), les colliers de serrage par fusion bout à bout et par électrofusion PE sont des méthodes courantes et largement acceptées. Bien que les deux réalisent des connexions permanentes de tuyaux PE, ils diffèrent fondamentalement dans leurs principes, leurs applications et le contrôle de la qualité des connexions, déterminant leurs rôles distincts dans les projets d'ingénierie.

1. Différences dans les principes et les formes de connexion

2. Environnement de construction et exigences en matière d'équipement

La plus grande différence entre l'électrofusion et l'électrofusion réside dans leur flexibilité opérationnelle sur le chantier :

Limites du site : Les colliers de serrage par électrofusion sont compacts et nécessitent moins d'alignement, ce qui les rend particulièrement adaptés aux espaces précis et confinés, aux travaux sous la surface ou aux environnements complexes tels que les réparations de pipelines où le déploiement de gros équipements est difficile.

Compatibilité des diamètres de tuyaux : Les colliers de serrage à fusion électrique offrent des avantages significatifs et une qualité constante pour le raccordement de tuyaux de petite et moyenne taille (par exemple, DN 20 à DN 315). Les machines de fusion bout à bout sont plus adaptées à la construction de conduites principales de tuyaux de grand diamètre.

Complexité opérationnelle : Le processus de fusion électrique est hautement automatisé. Le soudeur scanne la séquence des tuyaux et contrôle automatiquement les paramètres de soudage, réduisant considérablement le recours à l'expérience du travailleur et facilitant la normalisation et le traçage de la qualité. La fusion bout à bout, en revanche, nécessite une précision, une température de chauffage et un contrôle de la pression extrêmement élevés, et repose davantage sur l’expérience de l’opérateur.

3. Compromis coûts-avantages

Bien que le coût matériel d'un collier de serrage unique couvre généralement l'énergie consommée et la perte de tuyau pendant le processus de fusion à chaud, l'efficacité globale est souvent plus élevée :

• Risque de fuite réduit : Les connexions par fusion électrique offrent une plus grande fiabilité et standardisation, ce qui entraîne des taux de fuite extrêmement faibles sur un fonctionnement à long terme, réduisant ainsi les coûts de maintenance et de réparation pour les versions améliorées.


• Gain de temps de construction : The electric fusion connection process is more compact and efficient, especially in field locations or high-traffic areas, where significant pipe installation and road time can be saved.



Les tuyaux de fusion bout à chaud donnent la priorité à l'efficacité et aux matériaux, et sont idéaux pour les tuyaux de grand diamètre et une construction rentable. Colliers de serrage à fusion électrique PE , d'autre part, offrent une fiabilité élevée, une adaptabilité à des environnements complexes et un contrôle de qualité traçable, ce qui en fait le choix préféré pour les réseaux de canalisations municipaux, les systèmes de gaz et les projets de haut niveau.

L'avantage du système de technologie électrique PE réside non seulement dans la grande fiabilité des colliers de serrage droits, mais également dans sa gamme étendue et complète de raccords, qui peuvent gérer presque tous les coudes, changements de diamètre, dérivations et exigences fonctionnelles des systèmes de tubes de fusion.

1. Raccords de connexion de base et de changement de direction

Colliers de serrage électriques (coupleurs) : La base des raccords de tuyaux en ligne droite et le raccord le plus couramment utilisé, utilisé pour connecter deux tuyaux PE du même diamètre.

Coudes électrosoudables : Utilisé pour changer la direction des tuyaux. Les exemples courants incluent les coudes à fusion électrique de 90° et 45°, qui sont utilisés pour réaliser des courbures horizontales ou verticales dans les ponts.

Tés d'électrofusion (tés égaux/réducteurs) : Utilisé pour le branchement de tuyaux.

Tés de même diamètre : Disponible en trois diamètres.

Tés réduits : Disponible pour les conduites principales et les tours de support de différents diamètres, répondant aux exigences de distribution de débit ou de pression.

Réducteurs par électrofusion : Utilisé pour connecter des tuyaux de différents diamètres, obtenant ainsi des connexions lisses et étagées.

Embouts d'électrofusion : Utilisé pour sceller ou boucher temporairement afin d’assurer l’étanchéité des systèmes de tuyauterie.

2. Selles et raccords de tuyauterie à fonctions spéciales

Les selles sont des produits essentiels utilisés dans la technologie d'électrofusion pour résoudre les besoins d'ouverture, de branchement ou de réparation d'urgence de canalisations en service, démontrant l'immense valeur d'application de l'électrofusion :

Selles de branchement eau/gaz par électrofusion : Utilisé pour créer un nouveau tuyau de dérivation à partir d'une ligne principale sans perturber le fonctionnement de la ligne principale. Ils contiennent des lames coupantes internes, permettant l'ouverture d'un nouveau tuyau à l'aide d'un outil après soudage.

Selles d'arrêt par électrofusion : Utilisé pour bloquer ou limiter temporairement le débit lors de réparations d'urgence sur des conduites de gaz ou de fluides. Ils constituent un outil de sécurité pour les opérations sous pression et les réparations d’urgence.

Raccords de transition par électrofusion : Utilisé pour connecter des tuyaux PE à d'autres matériaux (tels que l'acier, la fonte et le cuivre). Ces raccords ont généralement un connecteur PE électrosoudable au début et un connecteur métallique fileté ou à bride à l'autre extrémité.

Vannes d'électrofusion/vannes de raccordement d'électrofusion : Certaines vannes haut de gamme sont conçues avec des connexions par électrofusion, ce qui leur permet d'être installées directement sur les vannes PE par électrofusion, garantissant ainsi une étanchéité élevée entre la vanne et le tuyau.

Cette gamme complète et hautement spécialisée de raccords électrosoudables en PE permet aux ingénieurs de concevoir et d'installer des systèmes modernes de raccordement de tuyaux en PE qui répondent à diverses conditions de fonctionnement complexes et à des normes de sécurité élevées.
